Mieszadła statyczne – przepływowe
Statycznym mieszaniem nazywamy homogenizację bez poruszania się elementów
w czasie przepływu. W przewodach wbudowane są nieruchome elementy kierujące, powodujące efekt mieszania przez ciągły podział, przenoszenie i połączenie produktów strumienia.
Koncepcja mieszadła statycznego różni się metodą pracy od konwencjonalnego dynamicznego mieszania:
w czasie przepływu. W przewodach wbudowane są nieruchome elementy kierujące, powodujące efekt mieszania przez ciągły podział, przenoszenie i połączenie produktów strumienia.
Koncepcja mieszadła statycznego różni się metodą pracy od konwencjonalnego dynamicznego mieszania:
- nie występują elementy ruchome,
- proces mieszania odbywa się kosztem spadku ciśnienia w rurociągu, który zależny jest od typu mieszadła statycznego, ilości sekcji mieszadła nE oraz prędkości przepływu cieczy w rurociągu,
- proces mieszania odbywa się aseptycznie – bez kontaktu z atmosferą.
Typy mieszadeł statycznych
W zależności od rodzaju elementów mieszających wykonuje się następujące typy mieszadeł statycznych:
Typ MX
Stosowany do mieszania cieczy przeważnie w laminarnym zakresie przepływów.
- mieszanie i rozpraszanie cieczy o zróżnicowanych lepkościach
- mieszanie cieczy o wysokich lepkościach
Typ 30MX
Stosowany lepkościach laminarnym zakresie przepływów.
- mieszanie w wymiennikach ciepła, temperaturowo wrażliwych i lepkich produktów,
- reaktory przepływowe,
- stabilizacja temperatury w całej przepływającej masie
Typ MV
Stosowany do mieszania cieczy i gazów w burzliwym zakresie przepływów.
- kontaktu cieczy z gazami,
- mieszanie cieczy o niskiej lepkości z gazami,
- rozpraszanie cieczy wzajemnie nierozpuszczalnych,
- przy operacjach transferu masy i reakcjach chemicznych
Zastosowania
W przemyśle do procesów technologicznych uzdatniania wody i oczyszczania ścieków:
- neutralizacja i korekta pH w różnych stadiach procesów,
- odkwaszanie i zakwaszanie wody bezpośrednio w rurociągu, rozcieńczanie kwasów i zasad,
- ciągłe rozcieńczanie flokulantów,
- mieszanie flokulantów ze strumieniami ścieków,
- usprawnianie procesów koagulacji.
W przemyśle spożywczym:
- mieszanie jogurtu z pulpą owocową,
- mieszanie serka homogenizowanego z owocami,
- mieszanie oleju z mlekiem skondensowanym.

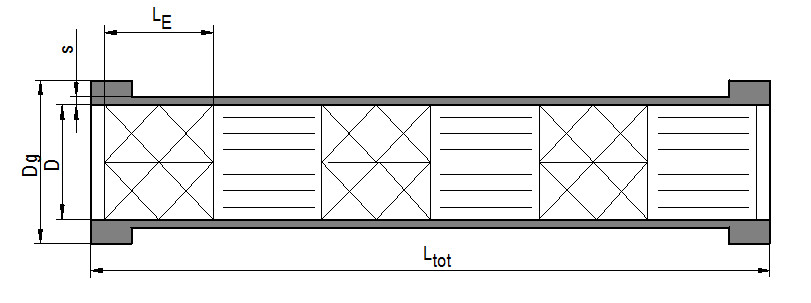

Rodzaje wykonań mieszadeł statycznych
Standardowe mieszadła statyczne – przepływowe, typ MX/30MX/MV ze złączami gwintowymi lub kołnierzowymi wykonuje się wg wymiarów zawartych w tabelach z następujących materiałów:
- elementy mieszające; stal 304L, 316L lub PVDF, PE,
- korpus; stal 304L, 316L lub PVDF, PP, PE,
Tabela 1. Typ MX

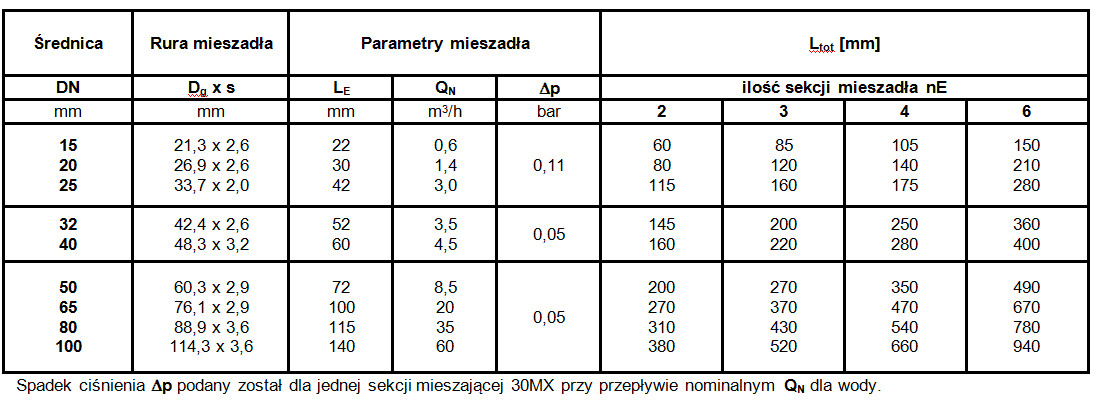

Tabela 2. Typ 30MX
Tabela 3. Typ MV
